張力控制系統，其基本元件包括張力控制器，離合器及制動器。張力控制可以分成手動控制和自動控制。
　　手動控制器即穩流電流是依收料或出料的變化而分階段手動調整離合器或制動器的激磁電流，從而獲得一致的張力。
　　自動張力控制器由張力傳感器檢測張力，控制器把張力數據處理后再去自動調整離合器或制動器的激磁電流從而控制卷繞物的張力。
　　在放卷端，放料的張力是依設于放料組的磁粉制動器的扭矩而定。在收卷端，收料張力由磁粉離合器的傳遞扭矩來決定，為要保持固定的張力，須按卷徑的大小來加大或減少傳遞扭矩。
　　自動張力控制器是以單片機為核心的一種新型智能張力控制器，其響應速度快，控制精度高，LED數字顯示張力值，手動/自動兩種狀態能緩沖無斷點切換，使運轉更加平滑;在自動狀態下如卷繞物意外斷裂或整機停機，該控制器能自動保持?jǐn)帱c(diǎn)時的張力。
　　自動張力控制器啟動后自動進入手動狀態，而后如果觸發手動/自動鍵，則自動燈亮，控制器進入自動狀態。再觸發則又返回到手動狀態。
　　在手動狀態下，可以在額定范圍內調節輸出電流的大小，同時可以觀察到實際張力的大小的變化。同時可以調節設定張力的張力值，當有加調節鍵或減調節鍵按下時，設定張力將改變。
　　無論在手動狀態或自動狀態，如果按下存儲鍵，則把當前的設定張力值和加載電流值保存，即使斷電后，仍被存儲。當系統復位或重新啟動時，設定張力和輸出電流將自動恢復成存儲值。

系統框圖 1-電機 2-磁粉離合器 3-收卷芯 4-傳動輪 5-張力檢測輥 6-荷重傳感器 7-放卷芯 8-磁粉制動器 9-ZK-1型自動力控制儀 10-控制器

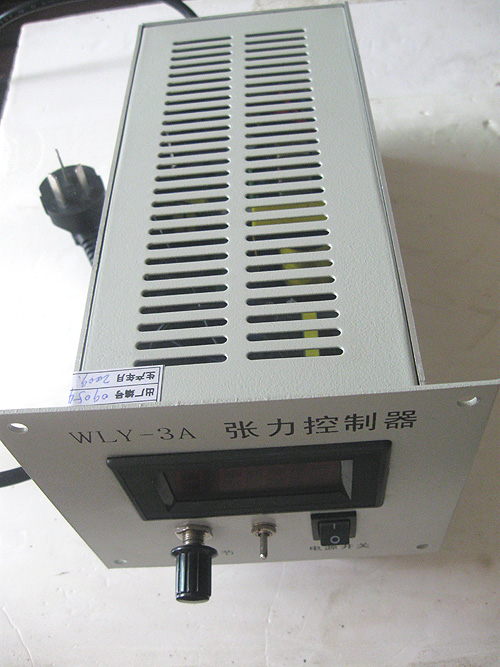

　　制動器，磁WLY－3型穩流電源是磁粉離合器、制動器，磁滯離合器、制動器等設備配套使用的手調電源裝置。提供0～3A可調直流電源輸出。



控制方式	電流反饋控制
輸入電壓	AC220V ±10%60Hz
輸出控制電流	DC 0～3A
輸出電流精度	±1.5％
輸出電流表	LED數顯 DC 3A（滿刻度）
安裝方式	面板安裝
輔助功能	短路保護 輸入過載保護
工作環境	溫度：<45℃ 濕度：<85% 不容許腐蝕性氣體、塵埃及水
重量	2.5kg

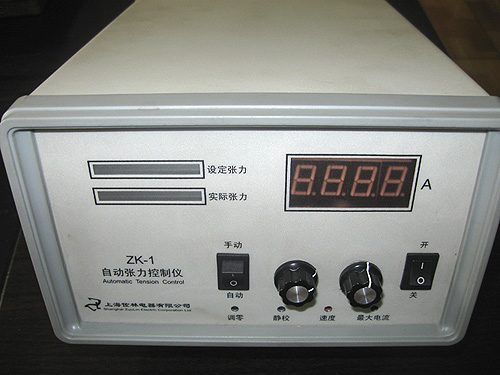

　　ZK-1型張力控制儀是以荷重傳感器為檢測元件，磁粉制動器或磁粉離合器為控制元件，對物料卷繞時的實時張力進行自動檢測、自動調整，保持張力恒定的自動控制儀表。

張力檢測傳感器	荷重傳感器（一體化電流輸出）	ZK-1前面板
輸出	DC30V 3A（最大）
輸入電源	AC220V±10% 50/60HZ
控制方式	張力信號反饋控制
工作環境	溫度：<45℃ 濕度：<85% 不容許腐蝕性氣體、塵埃及水
顯示方式	LED數顯
外形尺寸	205(寬)×120(高)×264(深)
