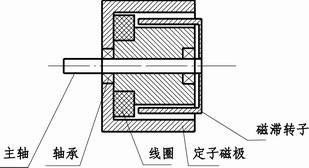

如圖所示為磁滯式制動器工作原理。制動器由兩大部分組成-轉子和定子磁極。轉子由特殊的磁滯材料制成，定子磁極中有一定的氣隙，轉子在氣隙中轉動。當線圈通電時，氣隙中產生磁場，使轉子產生磁滯效應。當磁滯轉子在外力作用下克服磁滯力轉動時，產生額定的扭矩。扭矩僅與激磁電流大小有關，與轉速無關。

應用范圍

特點
1．扭矩與激磁電流在規定的范圍內呈良好的線性關系，可作為線性調節元件
2．扭矩大小取決于激磁電流的大小，與轉速無關
3．運轉平穩，在啟動、運行中無噪音，無振動
4．體積小，安裝方便，除軸承外無其它摩擦元件，使用壽命長
5．轉速高，最高轉速可達12000rpm（需定制）
6. 負荷扭矩超載時，離合器產生滑差打滑，可避免原動機損壞，起到過載保護作用。

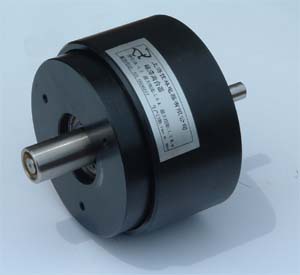

單出軸磁滯制動器

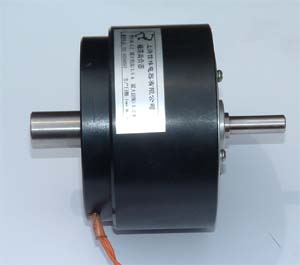

　雙出軸磁滯離合器

　空心軸磁滯離合器
空心軸磁滯離合器常應用于電纜包覆層扎紗放帶場合，具有其他方式所不能比擬的優點，轉速高，扭矩穩定。大大提高電纜包覆的效率，提高設備整機的產量。

　注意事項

　1. 磁滯離合器、制動器使用直流電作激磁電源。建議使用穩流電源，在低精度情況下，可以使用穩壓電源。但
是在長時間工作中，制動器內阻由于發熱會有所變化，如使用穩壓電源不能保證激磁電流的恒定，故會影響
精度。本公司備有各種穩流電源可供配套使用。

2. 磁滯離合器安裝及使用時，應避免猛烈敲擊。

3.如對轉速、扭矩有特殊要求，請聯系本公司，可定制。
